電氣火災在線監測系統是一種通過物聯網技術實時監控電氣線路及設備異常狀態的智能預警系統，其核心目標是預防因漏電、過載、短路等引發的電氣火災。

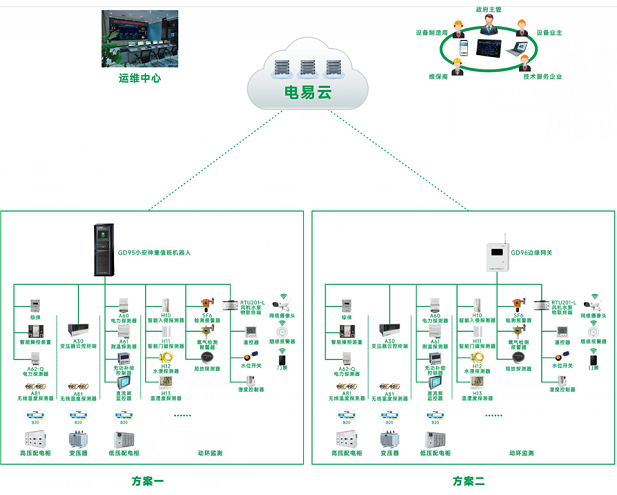

一、系統組成

1. 前端監測設備

• 剩余電流探測器：通過互感器檢測線路中的異常漏電流（如剩余電流范圍10~3000mA）。

• 溫度傳感器：監測配電柜、電纜分支箱等關鍵節點的溫度（支持?jǐn)?shù)字式溫度探頭，精度±1℃）。

• 故障電弧探測器：識別線路中異常電弧放電現象，防范因電弧引燃的火災。

2. 數據傳輸層

• 采用RS485總線、Modbus協議或以太網傳輸數據，支持遠程通信（如光纖、雙絞線，傳輸距離≤10km）。

3. 監控管理平臺

• 電氣火災監控主機（如LFS200系列）可通過云平臺接收數據并分析，支持報警記錄、歷史數據查詢及聯動控制。

二、核心功能

1. 實時監測

• 對電壓、電流、剩余電流、溫度等參數進行24小時不間斷采集，精度達0.5級。

• 支持多回路監測（如單臺探測器可監測8路漏電、4路溫度）。

2. 智能預警與報警

• 當參數超過閾值（如漏電≥20mA、溫度≥設定值）時，觸發聲光報警并定位故障點。

• 支持分級預警（預警值與報警值可獨立設置）。

3. 數據分析與聯動控制

• 通過云平臺存儲報警記錄（≥20000條），生成趨勢圖輔助故障診斷。

• 可聯動斷開故障回路（如遠程分閘控制空氣開關）。

三、技術原理

1. 剩余電流監測

• 利用電磁感應原理，檢測火線與零線電流矢量和，若不為零則判定漏電。

2. 溫度監測

• 采用熱電偶或數字式傳感器，實時采集配電柜內溫度，防止接觸不良或過載導致的高溫。

3. 故障電弧識別

• 通過算法分析電流波形特征，區分正常電弧與故障電?。ㄈ绱?lián)/并聯電?。?。

四、應用場景

1. 建筑領域

• 高層建筑、商場、醫院等場所的配電系統，尤其適用于老舊線路改造。

2. 工業場景

• 工礦企業、石油化工廠等高負荷用電環境，防范設備過載或絕緣老化。

3. 公共設施

• 地鐵、機場、數據中心等關鍵基礎設施，保障連續供電安全。

五、優勢與價值

1. 預防性保護

• 從“事后報警”轉向“事前預警”，降低火災發生率（據統計，電氣火災占比超30%）。

2. 高效管理

• 支持手機APP遠程查看數據，減少人工巡檢成本。

3. 合規性

• 符合《GB14287-2014》標準及消防驗收要求，適用于新建/改建項目。

六、安裝與維護要點

1. 部署原則

• 配電柜內需安裝溫度傳感器，分支線路按回路配置漏電探測器。

• 探測器地址編碼需與物理位置一一對應，便于故障定位。

2. 維護建議

• 定期校準傳感器精度，檢查通信線路穩定性。

• 通過云平臺定期導出數據分析報告，優化用電策略。

如需具體產品選型或安裝方案，可咨詢力安科技（LFS200）、安消云等主流廠商。
