電氣火災監控系統工作原理

　　1、 電氣火災監控系統防火原理：

　　電氣火災發生的原因可能是多種因素造成的，從電氣火災的主要原因看：

　　(1)安裝、接線不當造成的相間短路;

　　(2)環境潮濕、進水導致的相間短路;

　　(3)設計不當或電氣故障導致電氣線路載流量遠超過設計值，長期運行導致線路發熱造成火災;

　　(4)機械損傷、絕緣老化造成線路漏流，漏流導致局部高溫、電弧或電火花導致電氣火災。

　　從產生電氣火災發生的機理看主要有故障部位局部長時間發熱，造成絕緣進一步下降，最終造成線路短路，導致火災;另一個是故障部位產生的電弧或電火花瞬間釋放熱量造成線路短路，導致火災。

　　一般電氣火災探測的對象有剩余電流和溫升，對應有剩余電流式電氣火災監控探測器和測溫式電氣火災監控探測器。剩余電流式電氣火災監控系統可以長期不間斷地實時監測線路剩余電流的變化，隨時掌握電氣線路或電氣設備絕緣性能的變化趨勢，剩余電流過大時及時報警并指出報警部位，便于查找故障點，真正對電氣火災具有預警作用?？梢哉f剩余電流式電氣火災監控探測器真正做到防微杜漸、防患于未然，能有效減少因漏電發生的火災，是早期電氣火災監控的主要手段，得到了國內外的一致認可和大量推廣。

　　電氣火災監控系統介紹

　　LFS200電氣火災監控系統是采用檢測電氣線路剩余電流手段進行電氣火災監控的系統。在實際應用時，本系統與剩余電流動作保護器(RCD)配套使用，剩余電流動作保護器一般安裝在負載終端，主要用于人身觸電時及時切斷電源，防止電擊事故發生，電氣火災監控系統安裝在配電室和配電箱處，實時檢測供電線路干線、次干線的剩余電流，如超過剩余電流報警值立即發出聲光報警信號，提示檢修，主要用于預防漏電引起的電氣火災。兩者配合可構成對漏電“整體監測、局部跳 電氣火災監控系統介紹 閘”的完整防護體系。對切斷整體或干線電源而造成大面積停電，可能導致重大經濟損失及不良社會影響的場所，不適合安裝剩余電流動作保護器，而應當安裝電氣火災監控探測器。

　　2、電氣火災監控系統探測原理：

　　所謂剩余電流是指流過電氣線路三相電流瞬時值的矢量和(用有效值表示)，也稱漏電流。

　　探測器的傳感器為剩余電流互感器，剩余電流互感器探測剩余電流的基本原理是基于基爾霍夫電流定律即流入電路中任一節點的復電流的代數和等于零，即ΣI=0。在測量時，三相線A、B、C與中性線N一起穿過剩余電流互感器，通過檢測三相的電流矢量和，即零序電流Io，Io=IA+IB+IC。在線路與電氣設備正常的情況下(對零序電流保護假定不考慮不平衡電流，無接地故障，且不考慮線路、電器設備正常工作的泄漏電流)，理論上各相電流的矢量和等于零，剩余電流互感器二次側繞組無電壓信號輸出。當發生絕緣下降或接地故障時的各相電流的矢量和不為零，故障電流使剩余電流互感器的環形鐵芯中產生磁通，二次側繞組感應電壓并輸出電壓信號，從而測出剩余電流?？紤]電氣線路的不平衡電流、線路和電氣設備正常的泄漏電流，實際的電氣線路都存在正常的剩余電流，只有檢測到剩余電流達到報警值時才報警。

　　3、電氣火災監控系統報警原理：

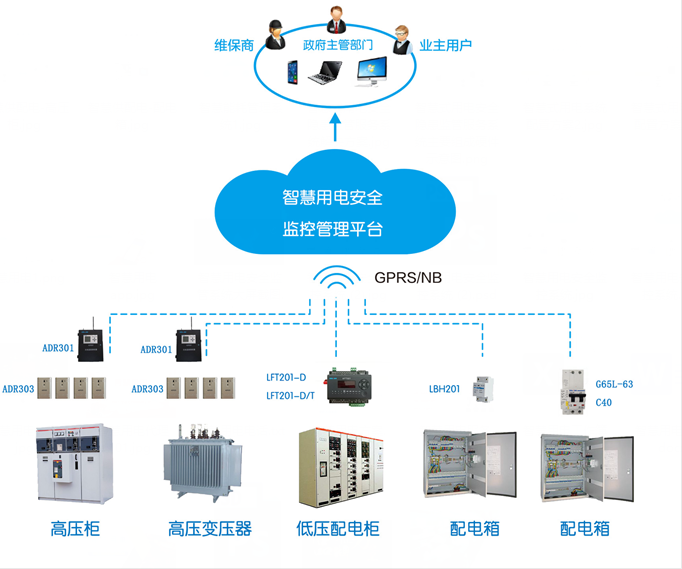

　　電氣火災監控設備與多個探測器通過二總線構成一個完整的數字化總線通訊系統。電氣火災監控設備通過二總線與探測器連接，通過現場總線向探測器發出巡檢命令，接收探測器的狀態信息(報警、故障、供電回路失電、剩余電流數值)，當電氣火災監控設備監測異常信息時，進行聲光報警并顯示相應信息和信息類型。電氣火災監控設備還可通過RS232串行通訊將信息傳給圖形顯示系統，圖形顯示各種信息，并將信息數據儲存在其數據庫中，以備日后查詢。
