1、背景概況

　　綜合管廊又稱共同溝，是建于城市地下用于敷設市政公用管線的市政公用設施，它可以充分利用城市地下空間資源，杜絕因敷設和維修各種管線對城市道路、綠地的重復開挖，消除了由此造成的資源浪費，降低路面翻修費用和工程管線維修費用。地下綜合管廊作為一類重要的市政基礎設施，逐漸成為一種發展趨勢。綜合管廊內相對封閉的空間內敷設有大量電力電纜，電氣火災是綜合管廊內主要危險源之一。電氣安全監控系統作為其附屬設施的重要組成部分，為綜合管廊的安全運行提供必要的保障。

　　2、安全需求分析

　　城市綜合管廊是集多種設施、系統于一體的城市地下隧道，內部擁有電力、燃?xì)?、通訊等易燃易爆物質，一旦發生火災，將會對整個城市造成巨大的損失。為了保證綜合管廊內部系統能夠正常地運行，防止出現火災問題，就必須清晰地監控綜合管廊出現火災的各種因素、保證消防設備一直處于正常的可用待機狀態。 通常導致管廊火災的安全隱患因素有以下幾點：接觸不良引起的火災;電力系統中出現相間短路;電力系統中的線路過載;消防設備供電電源出現故障不能及時啟動滅火。

　　綜上所述，綜合管廊在電氣安全監控方面有以下幾方需求：

　　管線環境監測需求

　　管廊身處地下，自身形成一個相對封閉的微觀環境，溫度、濕度與外界相差很大，也容易積水和產生有害氣體，需要對環境進行監視與預警。

　　線纜溫度監測需求

　　由振動、冷熱變化等原因，電纜之間的連接有時出現松動的現象，導致連接處電阻變大就會越來越熱，造成火災安全隱患，因此需要對電纜接頭處的溫度進行監測。

　　線纜漏電流監測需求

　　供電系統的電纜電線絕緣層出現老化、損壞、破裂時，就會產生漏電、放電，從而使破裂處溫度升高、甚至短路，造成火災風險，因此需要對線纜漏電流進行監測。

　　消防設備電源監控需求

　　消防設備通常長時間處于備用狀態，供電電源出現掉電、缺相、錯相等現象時無法及時發現，火災報警時消防設備因?yàn)殡娫磫栴}不能及時啟動滅火，引起火災蔓延、擴大，釀成災害事件，因此需要對消防設備的電源進行監測。

　　3、解決方案

　　綜合管廊電氣安全解決方案具有電氣安全參數監測預警功能、環境與設備監控預警功能，具備自動火災安全隱患預警、定位及消防聯動功能，滿足遠程監控和管理需求，是一套具備智能組網功能、高靈敏、高可靠的電氣系統安全監控解決方案。

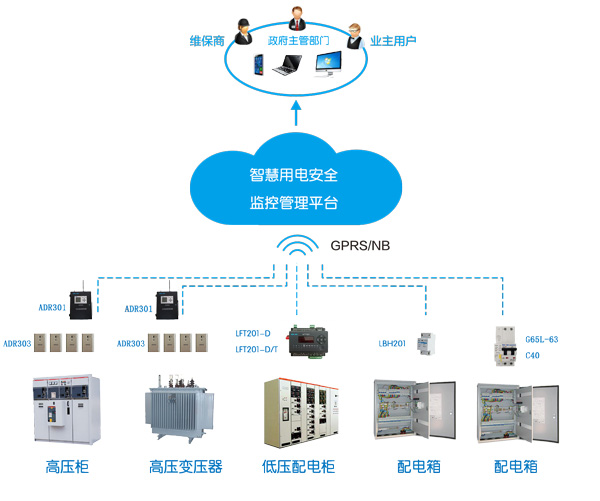

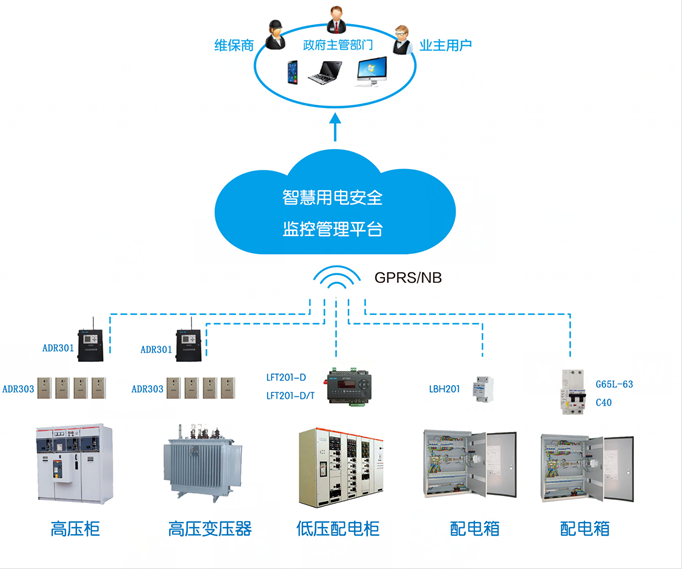

　　本方通過在綜合管廊內各級配電箱內有關回路上設置多功能智能電表、電氣火災探測器、傳感器等智能硬件設備，采集常規電能參數、漏電流、溫度等參數，在系統平臺上進行不間斷監測和分析，發現異常情況及時預警處理，消防電氣火災安全隱患。

　　4、方案優勢特點

　　方案采用一表多功能的智能硬件產品，電能測量功能與漏電流、溫度探測器功能合二為一，不僅節省安裝空間，還能大大節能采購成本、安裝費用;

　　智能硬件產品接入系統的方式靈活方便，支持智能自組網功能，系統可自動遠程設置儀表的地址，并檢測數據配置的正確性，大大降低調試工作量，縮短調試工期短;

　　硬件設備自帶網口，便于就近接入綜合管廊的既有局域網絡，減少布線和轉換環節;

　　儀表具備網關功能，可實現對下級儀表的數據采集處理，從而大幅減少了通訊設備的采購安裝，支持?jǐn)?shù)據的本地集中顯示，減少巡檢員的工作量。
