智慧消防報警監控平臺-鄭州市教育局火災自動報警裝置及消防供水系統購置項目100萬元
一、項目現狀
鄭州市教育局電化教育館現主要辦公環境為主辦公樓面積3700平方，副樓面積1500平方，現存在的問題：各個消防供水系統基本處于癱瘓無法使用的狀態，消防系統所應有的監測、聯動、反饋、顯示及初期滅火等功能都不具備或無法正常使用。其中消防栓系統供水壓力不足，大部消火栓無供水，消防電系統缺少火災自動報警系統，電氣火災監控系統、防火門監控系統等相關系統，消防系統安全隱患過多，增加了單位正常辦公及使用的安全風險。
二、建設需要
此系統將智能感煙探測器、用電安全探測器、可燃氣探測器、手動報警按鈕、智能聲光警報器、視頻監控安裝于場所內，并將設備之間實現聯網，24小時在線監測消防安全狀況。院內新增消防栓及水帶，樓內消防設施維護檢修，消防設備維修維護后可使原消防設備達到正常的使用狀態，滿足單位的消防及安全需求。
三、建設目標
此次項目建成后功能可包括：煙霧監測、用電安全監測、視頻聯動、無線通訊、手機APP以及電腦端控制管理于一體的智能化，數字化的新一代物聯網防火報警系統。
四、技術參數
序號 | 設備名稱 | 技術要求 | 單位 | 數量 |

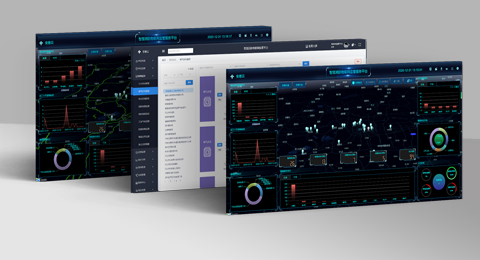

1. | 智慧消防報警監控平臺 | 一）單位信息管理： （1）單位可通過消防平臺進行單位信息錄入，填寫單位名稱、所屬區域、單位地址、單位性質、所屬行業、單位法人、單位電話、單位消防負責人及電話、單位建筑物信息（包含建筑物名稱、地址、建筑高度、建筑面積等）等基本信息，以及微型消防站消防設施配置情況等。 為證明功能符合要求，需提供平臺功能截圖證明 二）消防資源信息管理： （1）平臺支持完成室外消火栓信息資料的新增、修改和刪除；提供錄入市政消火栓的地址信息、負責人、生產商、生產日期、投運日期、使用年限等。 （2）為提高滅火救援效率，平臺支持微型消防站信息及資源錄入，微型消防站位置信息可在地圖顯示； （3）為提高工作效率，平臺可提供設備批量導入功能，并提供批量導入的模版； 為證明功能符合要求，提供平臺功能截圖證明 三）終端設備管理 （1）提供設備列表界面對終端設備進行管理，可以查看、添加、修改、刪除、導入各單位的消防終端設備信息； （2）提供顯示和統計社會單位關聯的所有消防設備信息，可查看設備狀態、設備編號、設備名稱、所屬單位、所屬消防系統類型等設備詳細信息功能； （3）提供設備是否已注冊、設備名稱、設備編號、設備類型、狀態等條件的篩選搜索功能； 為證明功能符合要求，提供平臺功能截圖證明 四）火災防控“一張圖”： （1）“一張圖”管理頁面提供聯網單位管理樹功能，支持按照市、區（縣）、街道的行政劃分顯示和按照第三方運營監管管理顯示的靈活切換； （2）電子地圖應用：支持聯網單位基本信息展示、視頻播放、平面圖查看、消防設備統計功能；同時針對建筑物的健康狀態進行紅色、黃色及綠色標注； 為證明功能符合要求，提供平臺功能截圖證明 五）系統實時監測 （1）電氣火災遠程監控：支持對電氣火災進行實時監控（線纜溫度、剩余電流、相電流、相電壓等）； （2）消防用水實時監控：支持對消防用水進行實施監控（液壓、液位等）； （3）小場所火災預警管理：支持無線煙感狀態實時監測； 為證明功能符合要求，提供平臺功能截圖證明 六）設備超限報警處理 （1）能提供設備參數值設定功能，可為探測終端設備設定報警閾值，如設定水壓高低報警值等。 為證明功能符合要求，提供平臺功能截圖證明 七）火災報警及處理 （1）提供火警信息推送功能，當設備探測到火警時，系統自動通過彈窗等方式將火警信息推送給相關人員； （2）警情推送實行三級推送機制，一級處理人員在規定時間內未處理，系統自動推送至二級人員，如二級人員在規定時間內未響應，系統自動推送至三級人員，時間間隔可設置； （3）提供火警處理功能，相關人員收到火警信息后經現場確認，如為真實火警，可以確認為火警。如為誤報，則通過系統確認誤報功能并記錄； （4）接警界面可顯示水、電系統的報警模擬量實時值。 為證明功能符合要求，提供平臺功能截圖證明 八）單位隱患整改管理： （1）系統能夠接收并查看設備自動上報及人工巡查現場上報的多種隱患類型； （2）提供社會單位隱患發現上報、處理、審核等記錄功能，實現隱患的閉環管理； （3）隱患上報支持上傳語音、文字、照片等信息，便于信息存檔及整改確認。 為證明功能符合要求，提供平臺功能截圖證明 九）消控室值班管理 （1）平臺支持“一鍵查崗”及消控室視頻監控實現消控值班在崗管理，用戶信息傳輸裝置能夠接受平臺發送的值班人員查崗指令，并能通過設定的查崗應答按鈕進行應答操作； （2）平臺需支持消控室值班排班管理功能，值班人員通過APP實行簽入、簽出及交接班操作，實現消控值班的人員管理； （3）系統需支持詳細值班人員考勤記錄及查詢功能； 為證明功能符合要求，提供平臺功能截圖證明 十）培訓教育 （1）提供消防相關的在線培訓，信息以文字、圖片相結合，培訓內容可包括社會單位如何自我安全檢查、撲救初起火災、組織人員疏散逃生、進行消防宣傳教育等，旨在提高社會單位“四個能力”的建設。 （2）系統支持題庫自定義功能，可根據需求類型進行題庫自主管理； （3）提供社會單位日常自我安全培訓任務的新增、刪除、修改、記錄，社會單位按照根據法規要求及單位實際管理需求進行培訓任務及考試任務的個性化輸出，上傳系統； 為證明功能符合要求，提供平臺功能截圖證 ★十一）第三方對接服務 為保證較強的兼容性，平臺提供標準協議，預留給第三方平臺對接使用。 | 套 | 1 |
2. | 智慧消防報警監控平臺服務器 | 智慧消防硬件服務器 控制器LSI 3008 板載8口SAS卡； 電源"200-240V/50Hz1+1冗余電源（≥550W）"； 內存≥16GB DDR4 2666 REG內存*2； 硬盤≥600G 2.5吋10K 12Gb SAS硬盤*2； 配置≥4個硬盤托架/線纜及背板； 操作系統LINUX； CPU配置≥2顆 主頻 ≥1.7G 9.6UPI 11M 8C 85W | 套 | 1 |
3. | 智慧園區綜合管理平臺 | 模塊組件化設計：可以隨意組合成不同的產品，支持靈活擴展，可與智慧消防報警監控平臺聯動； 業務化首頁設計：支持用戶自定義配置業務數據展現，展示用戶需求的數據； 完整的一卡通業務： 一卡通集成停車場，門禁，考勤，消費，訪客，梯控，巡更 真正實現一次發卡，各個系統都能使用； 智能化停車場： 實現不停車出入，停車預約，停車誘導，反向尋車，自助繳費，APP繳費等功能； 豐富的智能化功能：支持IVS-B/PC等智能設備接入，實現全景拼接，人臉識別，人數統計； 豐富的地圖應用：支持矢量，光柵，在線/離線GIS、3維地圖等多種地圖應用； 支持多址模式下800M碼流的接入、轉發和存儲； 支持綁定模式下1500M碼流的接入、轉發和存儲； 支持ONVIF、GB/T28181標準協議的設備接入； 支持GB/T28181、DB33等標準協議的平臺接入； 支持B/S、C/S客戶端，以及iphone、ipad、android等移動端應用； 支持二次開發，提供平臺SDK開發包、webservice、REST接口； 處理器 ≥Intel Xeon E3 內存 ≥DDR4-8GB-VLP-ECC-UDIMM*4 配置≥DDR4/帶ECC UDIMM 速率2400MHZ 整機最大可以支持≥64GB IO接口 ≥1個DB-15 VGA接口 ≥4個 千兆網口 ≥1個BMC管理網口 支持后置≥2個USB3.0接口和前置2個USB3.0接口 存儲 硬盤≥ST1000NM0055-1T-128M緩存-3.5英寸-SATA3.0接口 前置≥4盤位, 可支持4個3.5英寸SATA硬盤，配置LSI RAID/HBA卡后，可支持硬盤熱插拔、支持Raid 0/1/10， 操作系統 Centos 6.7 | 套 | 1 |
4. | 數據顯示器 | 產品尺寸：≥65″ 亮度：≥450cd/m2 對比度：≥1300:1 分辨率：≥3840×2160 裸機尺寸（含邊框）：≥1476.7×851.7×79.8 安裝方式：移動底座、壁掛 控制方式：RS232串口控制、紅外 遙控輸入信號：VGA×1、HDMI2.0×1、USB2.0×1、RS232 in×1、Audio in×1、OPS×1 輸出信號：RS232×1、Audio out×1、 | 臺 | 1 |
5. | 獨立式光電感煙火災探測報警器 | （1）用NB-IoT網絡通訊制式，運營商網絡可自動切換 （2）產品帶有防拆開關，具備防拆報警提示功能 （3）具備報警指示燈，正常監視狀態時和火災報警狀態時均為紅色閃亮，兩種狀態下閃亮頻率不同 （4）內藏式迷宮+低口徑防蟲網，防止迷宮積灰和蚊蟲進入 ★（5）雙層面板+PCB化金工藝+三防漆工藝，產品抗腐蝕程度高， （6）需采用電池連接器工藝，可起到電池防呆的作用 ★（7）工作電流：靜態電流≤6uA，報警電流≤80mA （8）報警分類：火災報警、故障報警、低電量報警，失聯報警，防拆報警 （9）報警音量：≥80db，3米 ★（10）雙向通訊巡檢，穩定可靠。 （11）支持APP遠程消音功能 ★（12）支持網絡信號RSRP（信號功率）、CSQ（信號強度）、SNR（信號質量）值上傳平臺判定當前網絡狀況。 ★（13）終端設備電池應具備權威機構防起火、防爆炸的測試認證，為確保設備正常使用電量保證三年以上需采用性能不低于鋰亞電池性能的電池。需提供相關產品認證文件。 ★（14）終端設備為適應冬季低溫火災高發的特點，產品供電需采用電池加電容方案，以保證在低溫（-10°C）時具備持續正常的物聯通信能力，需提供相關專業設計說明文件。 （15）產品需具備電池電量上傳功能，可實時監測使用狀態 （16）工作溫度：-10～+55℃ （17）工作濕度：＜95％ | 個 | 375 |
6. | NB-IOT溫度探測器 | 通訊技術：NB-IOT 適用運營商：電信、移動 工作原理類型：NTC電阻 報警方式：聲、光報警 工作電壓：鋰電池，DC3.0V 工作電流：監視電流≤20uA，報警電流≤80mA | 個 | 30 |
7. | NB-IOT手動報警按鈕 | 無線緊急報警按鈕，采用NB-IoT無線通訊方式，對接消防物聯網平臺，分布在場所人流量較大，且較為顯眼的位置，當現場人員發現火災之后，按下無線緊急報警按鈕，物聯網報警傳輸裝置接受到信號，開始進行報警信息推送及其他聯動設備。 | 個 | 30 |
8. | 組合式電氣火災監控探測器 | ★（1）設備具有不小于2.5英寸LCD液晶顯示屏； ★（2）設備支持實時顯示測量參數和報警信息等內容； ★（3）為使設備使用更便捷，設備應能通過移動2G/4G網絡制式、電信2G/4G網絡制式或聯通2G/4G網絡制式將采集到的數據上傳到遠程平臺。 ★（4）支持通過485協議對接各類其他需要聯動的產品； ★（5）主機支持RS485組網傳輸； （6）設備支持與平臺自動校時，保證報警的時間準確性； ★（7）支持檢測5路溫度探測器，1路剩余電流探測器，3路相電壓，3路相電流檢測； （8）支持故障電弧檢測； ★（9）主機需具備1路開關量輸入3路開關量輸出； ★（10）為保障在事后可以復盤事故原因，設備應能儲存不少于五種事件的運行日志信息，每種事件不少于50條。 ★（11）剩余電流、溫度誤差均不大于5%； （12）支持在1m范圍內，聲音不小于70dB(A)； （13）設備支持-10℃ ～55℃范圍內工作； （14）支持12V DC輸出； ★（15）產品需支持時間計劃設定 ★（15）需具備不少于5顆指示燈，可多種顏色展現設備狀態，設備應包含但不僅限于：正常、報警、故障、消音和通訊狀態指示燈。（提供公安部檢驗報告證明并加蓋廠商公章) | 套 | 10 |
9. | 電能監測模塊 | 用于監測電流、電壓、剩余電流、溫度、電能、功率 | 個 | 10 |
10. | 智慧用電模塊轉換器 | 可接入智慧電能監測模塊，每個可接入≥16個前端智慧電能監測模塊。 | 個 | 100 |
11. | 無線警號 | （1）工作電壓：≥12V （2）額定功率：≥3W （3）額定頻率：≥125Hz～6300Hz(HY6251型、HY6253) （4）特性靈敏度級：≥90dB±3dB | 個 | 15 |
12. | 無線警號電源適配器 | 無線警號適配器，工作電壓：≥12V2A | 個 | 15 |
13. | 火災報警控制器433全網通4G | 1.免布線施工，可以組建火災報警系統 2.可接入≥32個探測器 3.支持電話報警 4.支持自檢、故障報警、欠壓報警、失聯提示功能 5.心跳機制，24小時無人自動值守 6.支持消防預案，立體復合報警 7.遠程語音報警，準確播報起火位置 8.內置鋰電池，支持12小時斷電值守 9.具有防拆功能，設備被拆除將發出報警信息 10.外置天線設計，可外接延長天線加強信號接受能力 | 個 | 15 |
14. | 熱成像感溫火災探測器 | 傳感器：1/2.7 CMOS，圖像清晰逼真，顏色清晰細膩、無噪點；采用多顆LED紅外補光燈，夜視距離5-25米，大大提高全黑環境下的拍攝能力；最高分辨率可達2M, 1920*1080@25 fps，向下兼容720P、480P等分辨率；網絡協議完備，支持HTTP、RTSP、DDNS、ONVIF等協議，可對接各種ONVIF協議網絡錄像機；嵌入式RTMP協議，可推送對接RTMP流服務，如adobe FMS/Wowza/Red5等；支持音頻輸入，可接拾音器、麥克風等音源輸入，同步網絡輸出；多種功能多接口可選，方便進行系統集成；整機防水防塵，防護等級IP66，適合室內/外場合應用 | 臺 | 22 |
15. | 智能壓力采集終端 | 1、具有IP66防護能力，可以應用于戶外環境； 2、采用高性能硅傳感器，采樣精度±0.5%F.S. 3、采用電池供電，超低功耗、數據存儲及補發、聯網時自動校準時間及電池低電量報警功能。 4、支持移動、聯通、電信等NB-IOT物聯網卡接入網絡進行數據傳輸。 5、產品采用智能算法，當數據波動超過預警值時，數據自動定時上傳。 | 套 | 6 |
16. | 智能液位采集終端 | 工作電源：3.6V鋰電池 19AH；量程范圍：0?100mH?O(可定制)；工作電流:待機≤80uA，數據平均發送電流≤150mA；通訊方式：NB-IoT；防護等級：顯示部分IP67，探頭部分IP68 | 套 | 1 |
17. | 智能室外消火栓 | 采用低功耗處理器 內嵌精密時鐘、自動校時，與 Internet 時間同步 外殼防護等級：≥ IP65 支持無水或水壓不足報警功能 | 套 | 3 |
18. | 金屬軟管 | 1.材質:金屬軟管 2.規格:25# | 米 | 100 |
19. | JDG20 | 1.名稱:JDG20管 2.規格:DN20mm 3.配置形式:明配 | 米 | 500 |
20. | 室內消火栓消防水帶、水槍更換 | SN65 8型水帶、水槍 | 套 | 22 |
21. | 閘閥 | 1.名稱:閘閥 2.材質:碳鋼 3.型號、規格:DN100 4.連接形式:溝槽連接 | 個 | 3 |
22. | 消火栓管 | 1.安裝部位:室外 2.介質:水 3.規格、壓力等級:DN100 4.壓力試驗及吹、洗設計要求:水壓試驗 | 米 | 200 |
23. | 挖溝槽土方 | 1.安裝部位:室外 2.介質:一、二類土 | 立方 | 42 |
24. | 管路敷設拆除路面 | 1.材質:混凝土類（無筋） 2.厚度:15cm | 平方 | 60 |
25. | 回填方 | 素土 | 立方 | 36 |
26. | 警示（示蹤）帶鋪設 | 1.名稱:警示帶 2.材質:塑料 3.型號、規格:4*4 | 米 | 100 |
27. | 混凝土路面恢復 | 1.材質:混凝土 2.厚度:15 | 平方 | 60 |
28. | 人（手)孔井 | 1.材料品種:手孔井 2.規格尺寸:手孔井400*500 3.蓋板材質、規格:草坪井蓋 | 座 | 4 |
29. | 余方棄置 | 余方棄置及清運 | 立方 | 6 |
30. | 柜式七氟丙烷 | 檢修測試， GQQ90/2.5-GSF 純度≥99.6 儲存壓力：2.5MPa 最大工作壓力：4.2MPa 充裝量：60kg 啟動電源：DC24V1.2A | 臺 | 2 |
31. | 七氟丙烷藥劑 | 沖裝密度：≤1120kg/m3 儲存壓力：2.5MPa 最大工作壓力：4.2MPa 充裝量：60kg 啟動電源：DC24V1.2A | 千克 | 120 |
32. | 消防水箱維修 | 原消防水箱維修，尺寸為：長3米X寬2米X高1.5米 | 次 | 1 |
33. | 原消防設施維修改造 | 原辦公樓消防設施及樓內消防栓逐一檢查維修，消防水閥密封維護，消防栓管道清理復壓，達到正常使用壓力值。 | 項 | 1 |
34. | 服務 | 1.配合單位進行消防檢查及相關驗收，提供兩年，每年提供兩次以上消防演練活動。 2.客戶端、APP升級、更新及24小時人工在線值班信息推送3年。 3.提供所有網絡設備一次備用電池更換服務及運營商續費。 | 項 | 1 |
35. | 安裝調試 | 技術調試及安裝服務包括項目設備的運輸、安裝、調試以及其他配套設備、線纜等輔助設施。 | 項 | 1 |
